Datos del producto:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificación: | Certification |
| Resaltar: | Soldadora portátil del PDA,Máquina de la soldadura por puntos del PDA de los SS,Máquina portátil de la soldadura por puntos 100KVA |
||
Descripción del producto

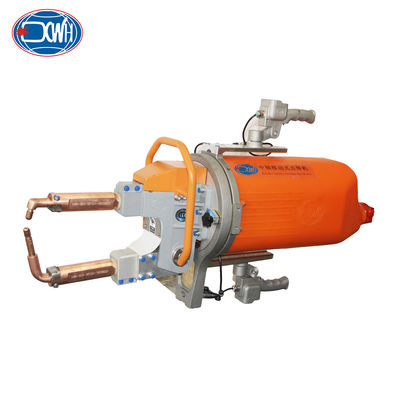

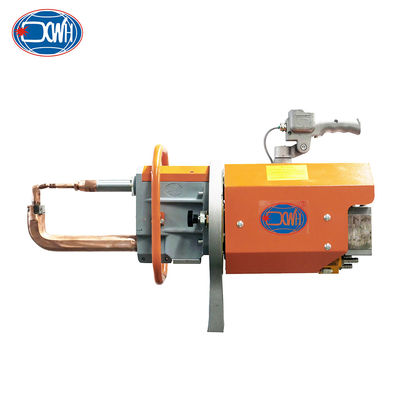

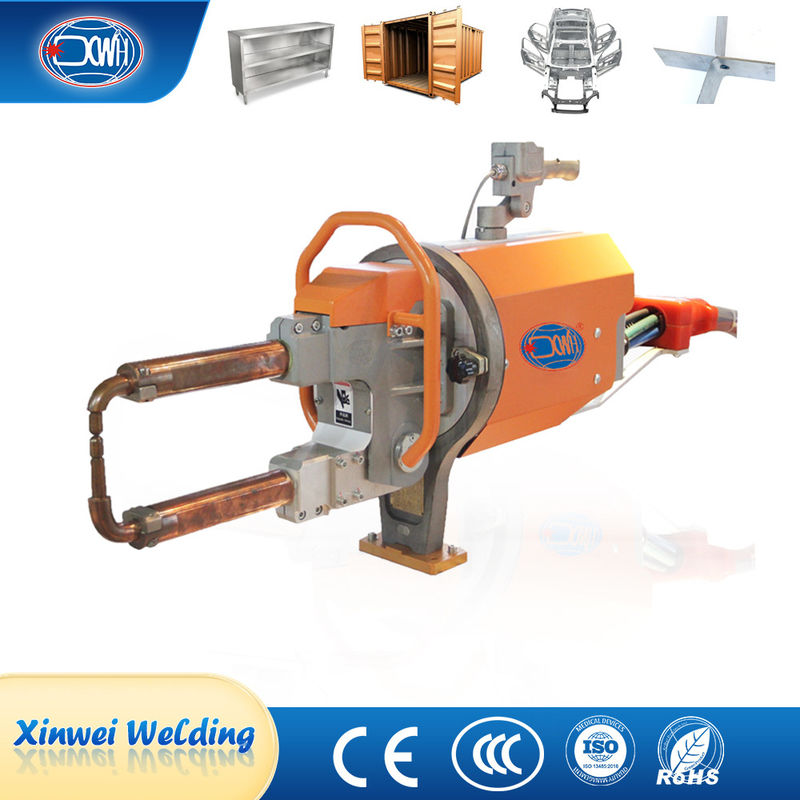

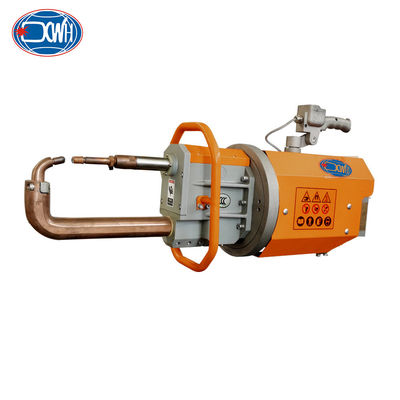

La máquina portátil de soldadura por puntos integra dispositivos relacionados, como transformadores de soldadura, cilindros, válvulas solenoides, distribuidores de agua y gas, anillos giratorios y barras de suspensión, sistemas de equilibrio,y manijas de controlAl ajustar el tamaño del tiristor (IGBT) a través de un controlador, la corriente de salida del transformador se puede ajustar para cumplir con los requisitos de las especificaciones de soldadura.
| Artículo/modelos | Unidad | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potencia a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corriente máxima de cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensión de descarga secundaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Válvula a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distancia entre los brazos | En el caso de los | 120 a 280 años | Entre 100 y 300 | 120 a 128 años | Entre 100 y 300 | 120 a 280 años | Entre 100 y 300 |
| Max.fuerza en los electrodos | No | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max. movimiento | En el caso de los | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 |
| Duración máxima del brazo | En el caso de los | 500 | 500 | 600 | 500 | 600 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flujo de agua de refrigeración | En el caso de los vehículos de motor | 8 | 8 | 8 | 8 | 8 | 8 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1) Las salpicaduras en el proceso de soldadura se reducen en gran medida, mejorando la calidad de la soldadura y purificando el entorno de soldadura.
2) Diseño modular integrado, el sistema de control de soldadura tiene un rendimiento estable, una alta confiabilidad y una baja tasa de fallas de soldadura.
3) El transformador adopta el tipo de frecuencia media, que cumple con los estándares internacionales.Equipado con función de protección contra el sobrecalentamiento, alta eficiencia, baja pérdida magnética, alta potencia de salida y alta tasa de utilización de la red.
4) Adopción de una válvula proporcional para controlar la presión del cilindro de sujeción de soldadura, asegurando un control preciso.
5) Ampliamente utilizado en la soldadura de placa de alta resistencia, aluminio, metal galvanizado y otros materiales metálicos.
Aplicación:
La máquina portátil de soldadura por puntos se utiliza ampliamente en la fabricación de automóviles, mantenimiento, electrodomésticos, puertas y ventanas, agricultura,Construcción de acero y otras industrias metalúrgicas.
Principio de soldadura de la soldadura de resistencia eléctrica
La soldadura se presiona entre dos electrodos de columna y se calienta con electricidad, de modo que la soldadura se derrite en el contacto y forma una pepita.la soldadura se solidifica y cristaliza bajo presión para formar un punto de soldadura densoLa soldadura puntual es adecuada para soldar placas delgadas (lap) y barras de acero. Se utiliza ampliamente en la producción de automóviles, aviones, electrónica, instrumentos y necesidades diarias.
Proceso de soldadura
El proceso de trabajo principal de la máquina de soldadura por puntos portátil se compone de cuatro procedimientos básicos: presurización, soldadura, mantenimiento y descanso, y se pueden añadir procedimientos adicionales si es necesario.
Estructuras generales
Armas de electrodos múltiples
Uso e instalación
Imágenes
