Datos del producto:
|
| Product name: | Aluminum Manual Pulse Spot Weld Mesh Making Wire Welder Copper Welding Machines | Welding Material: | Aluminum, Stainless Steel, metal steel |
|---|---|---|---|
| Function: | Sheet Metal Spot Weldinng | Machine type: | Resistance Welding Machine |
| Type: | Stationary Welding Machine | MOQ: | 1 set |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Resaltar: | Soldadoras manuales del cobre del pulso,Soldador manual de aluminio del alambre del pulso,Soldadora del cobre de AC380V |
||
Las máquinas de soldadura de cobre de aluminio con malla de soldadura de punto de pulso manual
Descripción del producto
La máquina de soldadura de punto fijo de frecuencia media está compuesta por cuerpo, transformador de soldadura, sistema de circuito de agua, sistema de circuito de aire, controlador de máquina de soldadura de resistencia de microcomputadora, interruptor de pie, etc.
La máquina de soldadura de punto fijo estándar está equipada con un controlador de soldadura de resistencia de microcomputadora.y el controlador está colgado en el lado izquierdo de la máquina de soldadura.
Parámetros técnicos
| Artículos Modelos | DN ((B) - 100 | DN ((B) - 160 | DN ((B) 200 | DN ((B) - 250 |
| Potencia nominal (KVA) | 100 | 160 | 200 | 250 |
| Entrada de potencia (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corriente máxima de cortocircuito (KA) | 30 | 35 | 40 | 45 |
| Ciclo de trabajo (%) | 50 | 50 | 50 | 50 |
| Fuerza máxima ((N) | 6000 | 6000 | 10000 | 15000 |
| Duración del electrodo ((MM) | 450 | 450 | 450 | 500 |
| Tiempo de trabajo (MM) | 80 | 80 | 80 | 80 |
| Consumo de refrigeración ((L/min) | 20 | 20 | 20 | 20 |
| Capacidad máxima de soldadura (MM) | 3.0 más 3.0 | 4.0 más 4.0 | 5.0 más 5.0 | 6.0 más 6.0 |
Ventajas
(1) La velocidad de bajada y de subida de la cabeza de presión se puede ajustar a voluntad, lo que alivia el impacto de la presión en el trabajo y reduce el ruido;
(2) El conductor secundario adopta el modo de aislamiento superior, y el rendimiento del aislamiento es estable y fiable;
(3) El circuito principal adopta un módulo de rectificador controlado por silicio de alta potencia refrigerado con agua, con una salida fuerte, estable y fiable;
(4) Los elementos del circuito de agua están todos hechos de cobre y acero inoxidable, y están equipados con una pantalla de flujo de agua visual para mostrar el flujo de agua;
(5) El funcionamiento se controla mediante un interruptor de pie, con una alta eficiencia de producción y baja intensidad de trabajo.
Estructura del producto
El ciclo de soldadura por puntos consta de las siguientes etapas:
1) Presurización: el tiempo desde el comienzo de la caída del electrodo hasta el comienzo de la conexión de corriente de soldadura.para que la soldadura de la pieza de trabajo tenga un buen contacto.
2) Soldadura: la corriente de soldadura genera calor a través de la pieza de trabajo, y el punto de soldadura se funde bajo presión para formar un núcleo de fusión (es decir, pepitas).
3) Mantenimiento: después del proceso de soldadura, la presión del electrodo se mantiene; el núcleo fundido se enfría para formar juntas de soldadura.
4) Descanso: el tiempo transcurrido entre el levantamiento del electrodo y la caída del mismo después de la soldadura.
Los ajustes de tiempo de los cuatro procesos anteriores son programados por el controlador de la máquina de soldadura de resistencia. the appropriate pressurization and rest time shall be determined according to the working speed of the welding machine to ensure that the electrified welding is carried out after the electrode pressure meets the requirements, para garantizar la calidad de la soldadura.

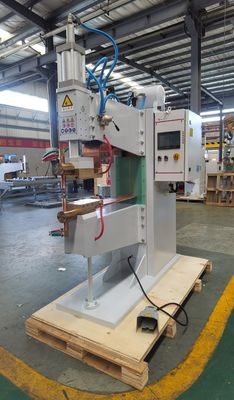

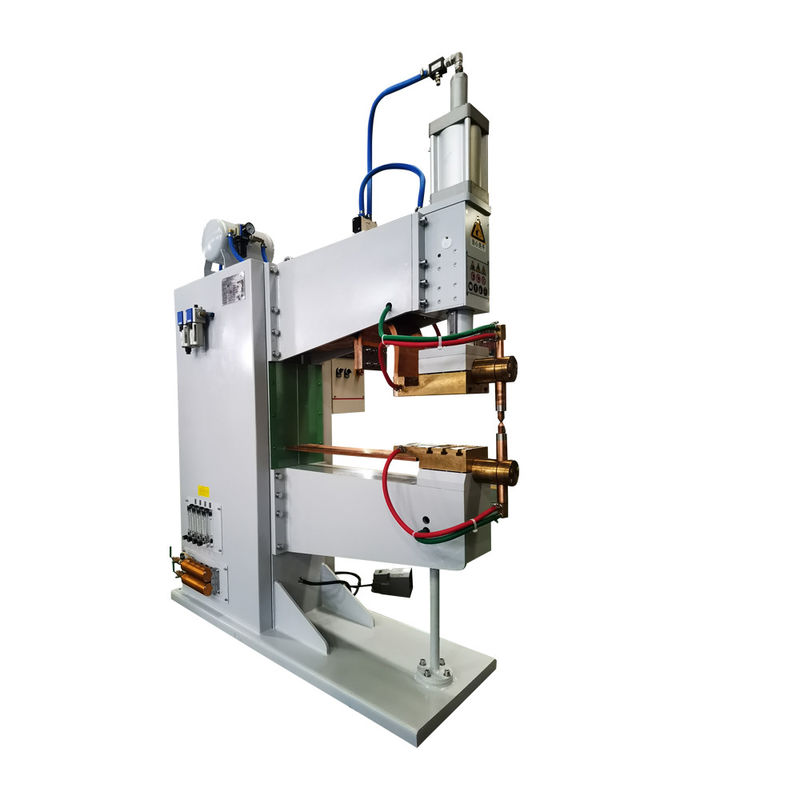

Imágenes
Aplicación
