Datos del producto:
|
| Product name: | Full Automatic Fire-proof Door Stationary Spot Welders | Welding Material: | Steel Copper Aluminum |
|---|---|---|---|
| Feature: | Stable Welding Current | Machine type: | Resistance Welding Machine |
| Application: | Industrial | MOQ: | 1 set |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Resaltar: | máquina de la soldadura por puntos de la malla de alambre 220V,Soldador de acero del punto de la puerta del Plc |
||

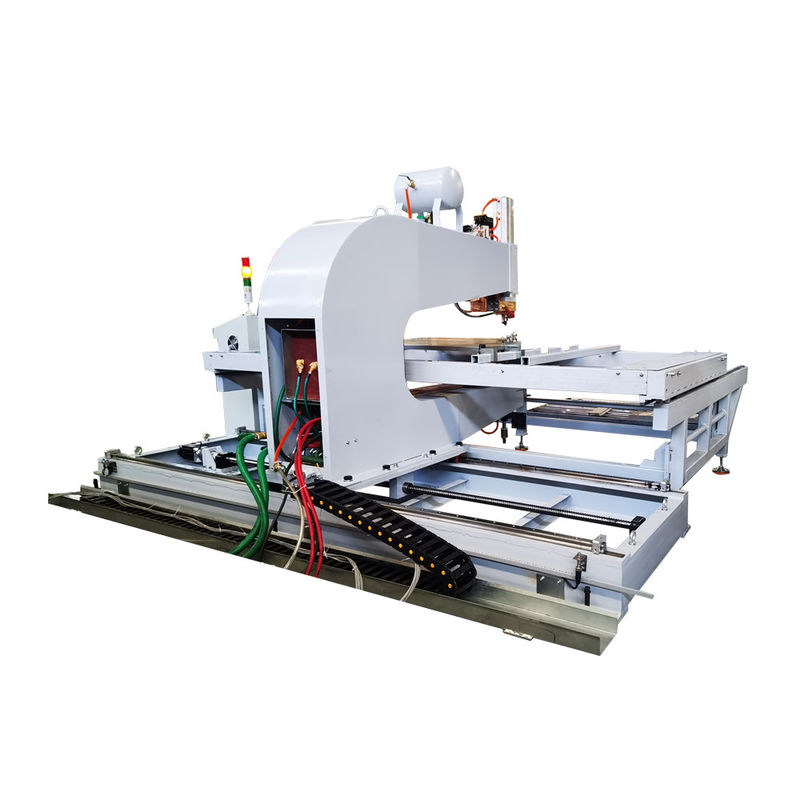

Máquina de soldadura automática con malla de alambre de tubería 220V
Introducción del producto
La máquina de soldadura de punto estacionaria está personalizada para la puerta a prueba de fuego.,Transformador de soldadura, controlador de la máquina de soldadura, controlador PLC, sistema de circuito de aire, sistema de circuito de agua de enfriamiento y otros componentes.
Parámetros técnicos
| Modelos/artículo | D(N) B-160 | D(N) B--200 | D ((N) B-250 |
| Potencia nominal (KVA) | 160 | 200 | 250 |
| Entrada de potencia (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corriente máxima de cortocircuito (KA) | 40 | 40 | 45 |
| Fuerza máxima (N) | 6000 | 10000 | 15000 |
| Duración del electrodo ((MM) | 450 | 450 | 500 |
| Tiempo de trabajo (MM) | 80 | 80 | 80 |
| Consumo de refrigeración ((L/min) | 20 | 20 | 20 |
| Capacidad máxima de soldadura (MM) | 4.0 más 4.0 | 5.0 más 5.0 | 6.0 más 6.0 |
Ventajas
1. estructura de la máquina estable hacia arriba y hacia abajo de los electrodos aplican el modo de presión con carrera de asistencia.
2El transformador de la máquina de soldadura adopta la máquina de soldadura de resistencia especial, la rebanada de acero de silicio está caracterizada por un alto magnetismo: el interior se enfría con agua por fuerza;mayor potencia y alta relación de trabajo.
3. Controlado por microordenador y puede guardar como máximo 16 juegos de ajustes de soldadura, lo que es bastante conveniente para diferentes tipos de láminas de soldadura.
4Puede usarse ampliamente en nueces, pernos, herramientas de tráfico, artículos domésticos, automóviles. Y puede ser soldado con acero con bajo contenido de carbono, acero inoxidable, acero recubierto, alambre de metal no ferroso, chapa, tubería, etc.
Estructura
Componentes de las máquinas de soldadura:
La máquina de soldadura por puerta de incendio consta de un marco, una plataforma móvil de la pieza de trabajo, un mecanismo móvil de la máquina de soldadura, electrodos superiores e inferiores, un transformador de soldadura,y un controlador de máquina de soldadura, controlador PLC, sistema de circuito de aire, sistema de circuito de agua de refrigeración y otros componentes.
Mecanismo de transmisión neumático:
Cuando se utiliza la máquina de soldadura por puerta de incendio para la soldadura, la reducción del electrodo superior y el prensado de la soldadura se realizan mediante el mecanismo de transmisión neumática,el mecanismo está compuesto de cilindro, pistón, barra de guía, anillo de sellado, anillo de sellado, etc.
Sistema de circuito de aire:
El sistema de circuito de aire está compuesto por una válvula de bolas, un filtro de aire, una válvula reductora de presión, un atomizador de aceite, una válvula de aire electromagnética, un cilindro, etc.
Principio de trabajo
Instalar la pieza de trabajo: el bloque de posicionamiento trasero y el bloque de posicionamiento derecho se utilizan como bloque de posicionamiento de referencia.Otros bloques de posicionamiento se pueden ajustar cerca de la pieza de trabajoEl bloque de posicionamiento flotante lateral suje el marco de la pieza de trabajo y el panel para evitar el desplazamiento del punto de soldadura.(El tornillo de sujeción manual fija la pieza de trabajo en el bloque de posicionamiento flotante lateral).
Soldadura: después de presionar el interruptor de arranque (automático), el programa controla automáticamente la acción del equipo para completar el producto hasta que se presiona el botón de parada.
Funciones del sistema de control
Las funciones específicas son las siguientes:
1.El tiempo de soldadura: se puede ajustar para controlar con precisión el tiempo de soldadura a través de IGBT, lo que proporciona las condiciones necesarias para la consistencia de la soldadura.
2. La función de corriente constante: puede realizar la función de corriente constante a través del control de IGBT,que resuelve el problema fundamental de que la soldadura de almacenamiento de energía ordinaria no puede controlar la corriente de soldadura.
3Impulsos de descarga múltiple: tienen tres pulsos de soldadura: precalentamiento, soldadura y templado.
4. Display de corriente de soldadura: el valor efectivo y el valor máximo de la corriente de soldadura se pueden mostrar después de la soldadura.

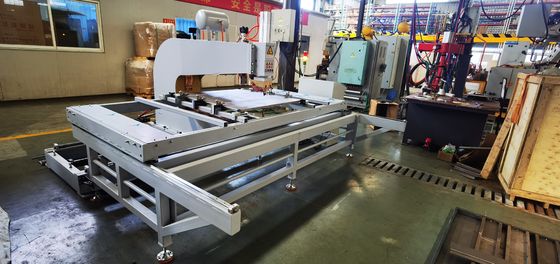

Imágenes
Aplicación
