Datos del producto:
|
| Product Name: | portable welding machine 220v | Function: | Spot Weldinng |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| Resaltar: | Soldador de aluminio portátil del punto,soldador de aluminio portátil 220v,Máquina portátil de la soldadura por puntos 1KHZ |
||
Descripción del producto

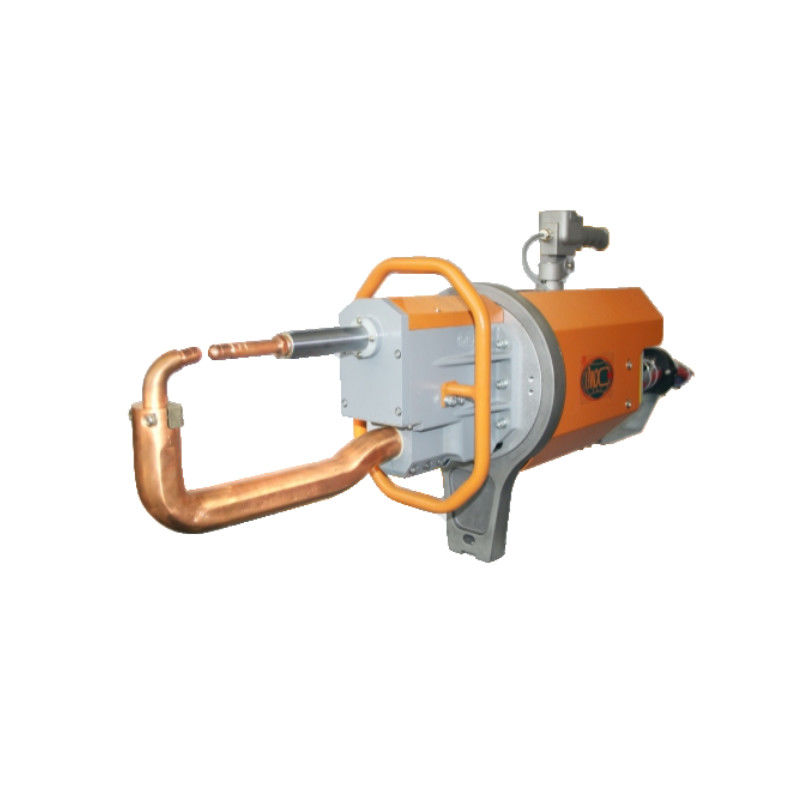

La máquina de soldadura por puntos portátil adopta un diseño modular, integrando dispositivos relevantes como transformadores de soldadura, cilindros de aire, válvulas electromagnéticas, distribuidores de agua y gas,con un anillo rotativo y suspensoresEl circuito eléctrico principal utiliza una entrada AC de tres fases 380V/50HZ.la energía CA de tres fases se convierte en energía CC a través de un circuito de rectificación, y luego pasa a través de un circuito de inversor compuesto por dispositivos de conmutación de potencia (IGBT) para convertirse en una salida de onda cuadrada AC de frecuencia intermedia de 1KHZ. Después de ser reducido por un transformador,la energía CA de tres fases se rectifica en alimentación de corriente continua al electrodo para soldar la pieza de trabajoEl controlador del inversor de frecuencia intermedio utiliza retroalimentación de corriente y modulación de ancho de pulso (PWM) para obtener una salida de corriente estable para cumplir con los requisitos de las especificaciones de soldadura.
| Artículo/modelos | Unidad | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potencia a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corriente máxima de cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensión de descarga secundaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Válvula a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distancia entre los brazos | En el caso de los | 120 a 280 años | Entre 100 y 300 | 120 a 128 años | Entre 100 y 300 | 120 a 280 años | Entre 100 y 300 |
| Max.fuerza en los electrodos | No | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max. movimiento | En el caso de los | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 |
| Duración máxima del brazo | En el caso de los | 500 | 500 | 600 | 500 | 600 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flujo de agua de refrigeración | En el caso de los vehículos de motor | 8 | 8 | 8 | 8 | 8 | 8 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1. Entrada de energía trifásica, alta frecuencia de funcionamiento, baja pérdida del transformador y efecto de ahorro de energía significativo
2El transformador puede ser de hasta 300kva, el transformador de la marca del tubo secundario es ABB
3Puede soldar chapa de alta resistencia, aluminio, metal galvanizado y otros materiales, teniendo un buen efecto de soldadura
4La corriente de soldadura es de corriente continua, con alta precisión de control, corriente de salida estable, baja inductancia y poca salpicadura
5Una cáscara de plástico completamente cerrada es más segura.
6El controlador puede controlar dos pinzas de soldadura
7Autoadaptable al espesor de la placa de la pieza de trabajo
Aplicación:
La máquina portátil de soldadura por puntos se utiliza ampliamente en automóviles, motocicletas, aviación, componentes estructurales de chapa metálica, equipos médicos, maquinaria industrial ligera,electrodomésticos y otros camposY puede soldar chapa de acero al carbono, chapa de acero recubierta, chapa de acero inoxidable, chapa de aluminio.
Estructuras generales
Armas de electrodos múltiples
Uso e instalación
Aplicación del producto
