Datos del producto:
|
| Product name: | Spot Welding Machine Automatic | Application: | Welding Heater housing |
|---|---|---|---|
| Function: | Automatic Welding | Machine type: | Automatic Multi Spot Welding Machine |
| Keyword: | AC Welding Machine | Welding Material: | Stainless Steel and Carbon Steel |
| Feature: | Fully Automatic | Warranty: | 1 Year Guarantee |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | After Warranty Service: | Video technical support, Online support and Spare parts |
| Resaltar: | Saldadoras de resistencia por CNC,Saldador de puntos de calefacción,Máquina de soldadura por puntos CNC de 380 V |
||
Saldadores de resistencia CNC calefacción de la carcasa punto de soldador punto de soldadura máquina automática
Descripción del producto:

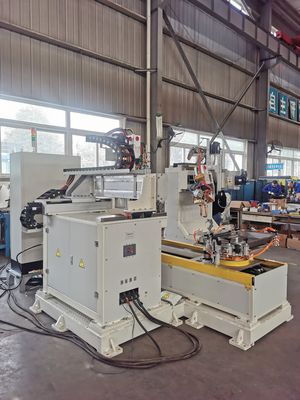

La máquina de soldadura de la carcasa del calentador está diseñada principalmente para soldar la cáscara del calentador, y el material de la cáscara es principalmente acero al carbono y acero inoxidable.El tamaño de la pieza de trabajo es de 502 mm x 433 mm x 70 mm o similar, y el grosor de la placa es de aproximadamente 0,6 mm.
Ventajas:

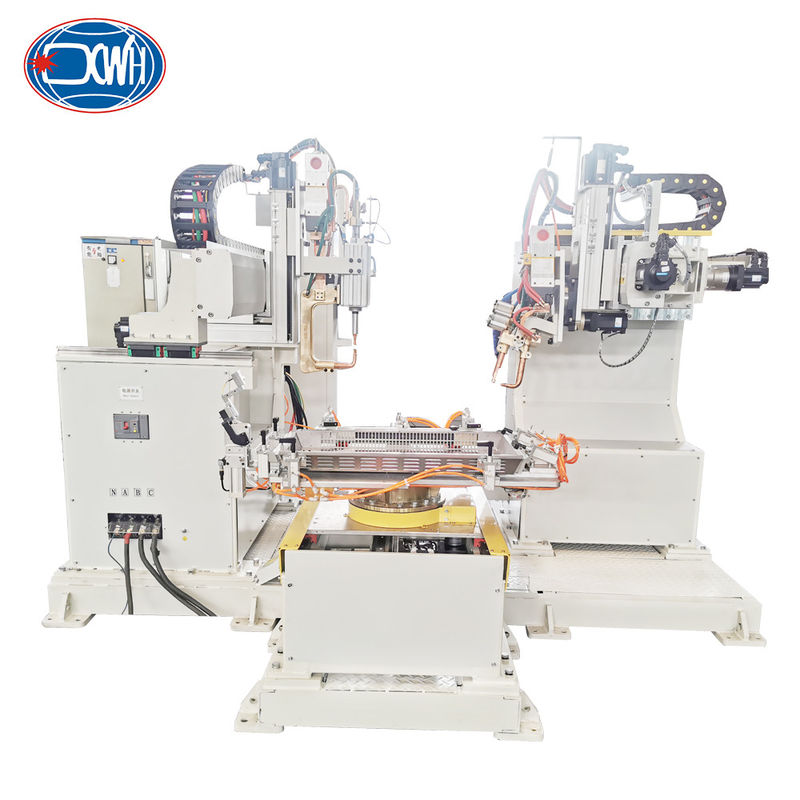

1. Sistema de control: compuesto por el gabinete de control principal, pantalla táctil y caja de operación. El gabinete de control principal se coloca de forma independiente y la pantalla táctil se instala en la cerca.Este dispositivo está equipado con un sonido de luz de tres colores y un dispositivo de advertencia de luz.
2Mecanismo móvil de pinza de soldadura de tipo X: compuesto por módulo lineal, servomotor, plataforma giratoria, pinza de soldadura de tipo X (cilindro), transformador de soldadura, etc.El uso de módulos lineales para hacer que el aspecto del equipo sea más limpio y estéticoLa plataforma giratoria puede girar las pinzas de soldadura en el ángulo deseado, lo que hace que el ajuste sea más conveniente y conciso.
3Mecanismo móvil de las pinzas de soldadura de tipo C: compuesto por módulo lineal, servomotor, pinza de soldadura de tipo C (cilindro), transformador de soldadura, etc.El uso de módulos lineales para hacer que el aspecto del equipo sea más limpio y estético.
4. Instalación: compuesta por bloques de posicionamiento, cilindros de sujeción, placas de ajuste, etc. Esta instalación puede satisfacer las necesidades de soldadura de tres tipos de piezas de trabajo (los bloques de posicionamiento deben ajustarse).
5Mecanismo de movimiento de la herramienta: compuesto por un carril de guía lineal, un servomotor, un servomotor rotativo, un soporte rotativo, etc.La rotación del accesorio puede satisfacer los requisitos de soldadura de todos los puntos de soldadura y mejorar la eficiencia.
Parámetros técnicos:
| Artículo/modelo | DN-40, también denominado DN-40. | DN-63 | D (T) N-80 | D(T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Potencia nominal en el 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potencia primaria nominal | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundaria | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frecuencia nominal | HZ | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento |
| Corriente de cortocircuito máxima | Los demás: | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potencia de soldadura | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Cuello | En el caso de los | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce en los electrodos | No | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Tiempo de trabajo | En el caso de los | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de agua de refrigeración 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Los electrodos del mismo tipo | En el caso de los | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Las armas | En el caso de los | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de sujeción de proyección | En el caso de los | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidad de soldadura acero A3 | En el caso de los | 2.5 más 2.5 | 3 + 3 | 4 + 4 | 4.5 más 4.5 | 5 + 5 | 5 + 5 |
6 + 6 |
pieza de trabajo:
Estructuras generales
Línea de producción:
Aplicación:
