Datos del producto:
|
| Product name: | Projection Welding Machine | Application: | Galvanized Sheet Welding Machine |
|---|---|---|---|
| Function: | Resistance Welding | Machine type: | Pedal Welding Machine |
| Feature: | High Efficiency | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificación: | CE |
| Resaltar: | Máquina de soldadura por puntos horizontales,Máquina de soldadura de hojas galvanizadas,Máquina de soldadura de puntos de proyección galvanizada |
||

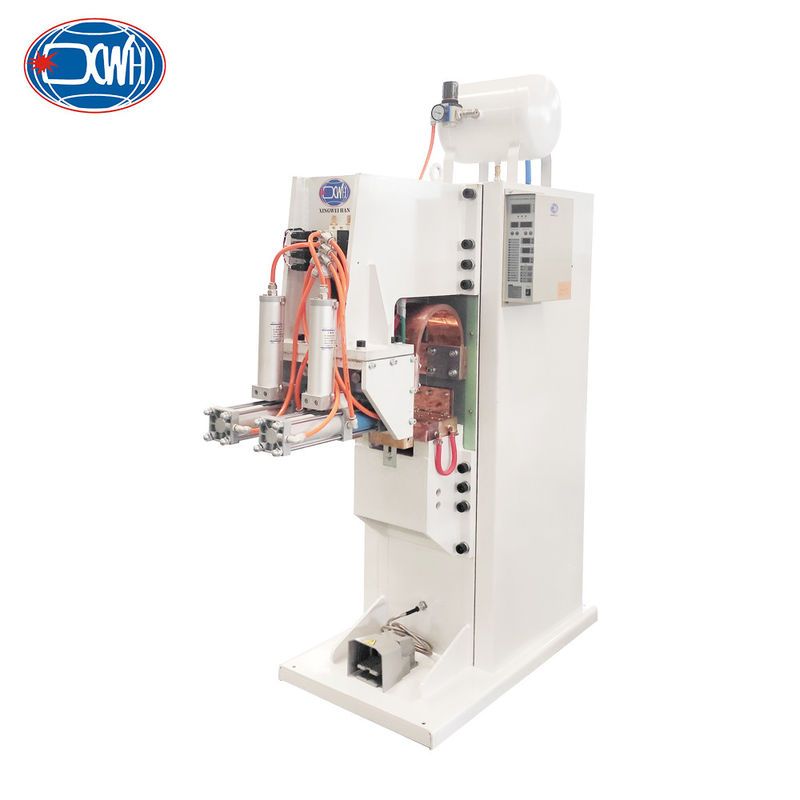

Máquina de soldadura por proyección de láminas galvanizadas para soldadura horizontal
Descripción del producto
Principio de acción de la máquina de soldadura de hojas de metal: presione el botón de arranque y el controlador de soldadura completará la acción del equipo sin intervención manual.Hasta que se complete el punto de soldadura. Cada cabeza de soldadura completa la soldadura de proyección de 4 puntos de soldadura. Un total de 8 protuberancias se soldaron en un proceso de sujeción. Fácil de garantizar la calidad de soldadura de cada punto de soldadura.La presión de soldadura y la corriente de soldadura de cada cabeza de soldadura son ajustables de forma independiente.
La dirección de movimiento de cada cabeza de soldadura es horizontal, y los puntos de soldadura transversales se pueden soldar.lograr una soldadura eficiente cuando la instalación es inconveniente.
Parámetros técnicos
| Artículo/modelo | DN-40, también denominado DN-40. | DN-63 | D (T) N-80 | D(T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Potencia nominal en el 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potencia primaria nominal | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundaria | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frecuencia nominal | HZ | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento |
| Corriente de cortocircuito máxima | Los demás: | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potencia de soldadura | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Cuello | En el caso de los | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce en los electrodos | No | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Tiempo de trabajo | En el caso de los | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de agua de refrigeración 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Los electrodos del mismo tipo | En el caso de los | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Las armas | En el caso de los | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de sujeción de proyección | En el caso de los | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidad de soldadura Acero de tipo A3 | En el caso de los | 2.5 más 2.5 | 3 + 3 | 4 + 4 | 4.5 más 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Ventajas
1El cuerpo está diseñado para resistir golpes, resistencia sísmica y alta rigidez, y está finamente mecanizado para satisfacer la instalación y la resistencia a la carga de cada componente.Se han soldado múltiples costillas de refuerzo dentro del marco para garantizar la rigidez del equipo y la deformación mínima durante el proceso de soldadura, garantizando la estabilidad de la soldadura y la seguridad del uso manual.
2El electrodo superior está presurizado por un cilindro de presión de gas-líquido, lo que hace que el ajuste de presión sea conveniente y preciso.
3El depósito de aire reservado de reserva para máquinas de soldadura es beneficioso para reducir la fluctuación de la presión de soldadura y garantizar la estabilidad de la fuerza de soldadura.
4El electrodo superior se mueve horizontalmente hacia adelante y hacia atrás, y la carrera de soldadura y la carrera de operación de la pieza de trabajo son independientes, mientras que el electrodo inferior está fijo; Fácil de operar.
Estructura del producto

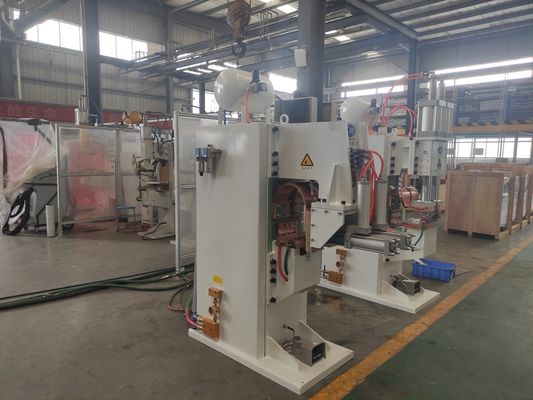

Imágenes
Aplicación
