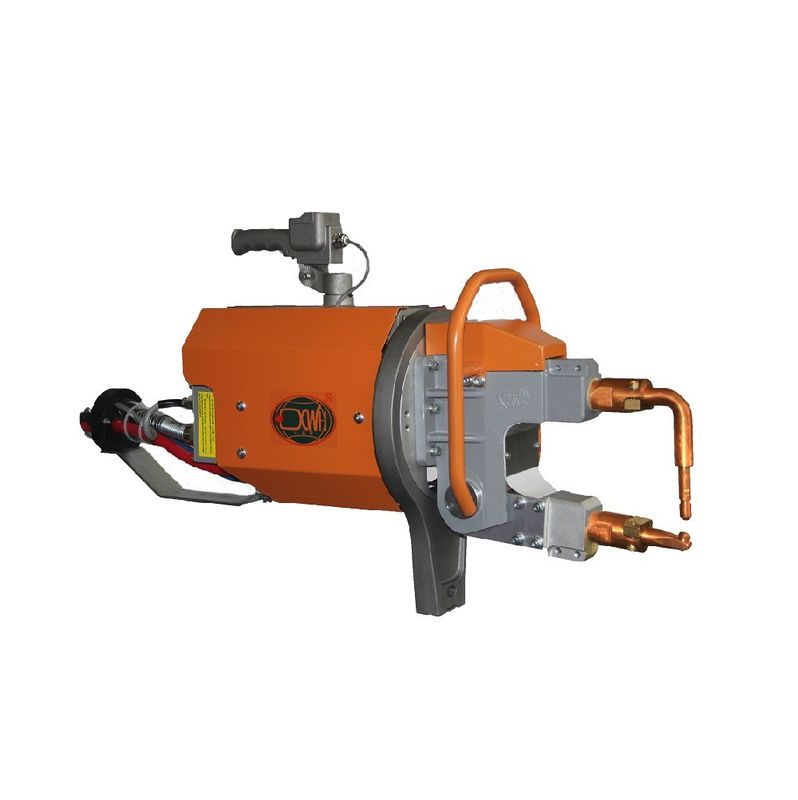

Datos del producto:
|
| Product Name: | handy welding machine | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Efficient | Max. Welding Thickness: | 5+5 mm |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Resaltar: | Soldador portátil práctico del inversor,Soldador portátil del inversor 100KVA,Máquina portátil de la soldadura por puntos del CE |
||
Descripción del producto
La máquina de soldadura de proyección de punto de inversor de frecuencia media es un conjunto de equipos de soldadura avanzados.Las ventajas de las máquinas portátiles de soldadura puntual utilizadas en la industria automotriz son aún más evidentesSu rendimiento superior se debe al aumento de la frecuencia de su transformador de soldadura de 50/60 Hz a 1000 Hz, lo que reduce en gran medida el peso del material del núcleo de hierro.el diodo rectificador en el circuito secundario del transformador convierte la energía eléctrica en energía de CC para soldaduraEsto puede mejorar en gran medida el valor del coeficiente de inductancia del circuito secundario, que es un factor importante que conduce a la pérdida de energía y casi puede ser ignorado en los circuitos de soldadura de CC.reducción de los costes de producción.
| Artículo/modelos | Unidad | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potencia a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corriente máxima de cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensión de descarga secundaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Válvula a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distancia entre los brazos | En el caso de los | 120 a 280 años | Entre 100 y 300 | 120 a 128 años | Entre 100 y 300 | 120 a 280 años | Entre 100 y 300 |
| Max.fuerza en los electrodos | No | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max. movimiento | En el caso de los | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 |
| Duración máxima del brazo | En el caso de los | 500 | 500 | 600 | 500 | 600 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flujo de agua de refrigeración | En el caso de los vehículos de motor | 8 | 8 | 8 | 8 | 8 | 8 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1La presión del electrodo se reduce y la vida útil del electrodo mejora considerablemente.
2La soldadura digital de frecuencia intermedia puede ahorrar más del 30% de energía y reducir en gran medida los costos de energía.
3Se puede utilizar con una máquina de soldadura de suspensión y pinzas de soldadura integradas.
4Función de soldadura potente, que proporciona datos de análisis y monitorización de la calidad de la soldadura.
5Adopte la tecnología de soldadura de carga equilibrada de tres fases y de frecuencia intermedia, sin necesidad de añadir un gabinete de compensación de capacitancia.
6Diseño modular integrado, el sistema de control de soldadura tiene un rendimiento estable, alta fiabilidad y baja tasa de fallas de soldadura
Aplicación: La máquina de soldadura por puntos portátil se utiliza ampliamente en automóviles, motocicletas, aviación, componentes estructurales de chapa metálica, equipos médicos, maquinaria industrial ligera,electrodomésticos y otros camposY puede soldar chapa de acero al carbono, chapa de acero recubierta, chapa de acero inoxidable, chapa de aluminio.
Configuración del soldador
El conjunto completo de equipos incluye controlador de soldadura por resistencia de microordenador, motor principal, brazo de electrodo, brazo de elevación, cable de alimentación, cable de control, piezas de procesamiento de fuente de aire, balanceador, tubo de entrada,tubo de entrada y salida, etc.

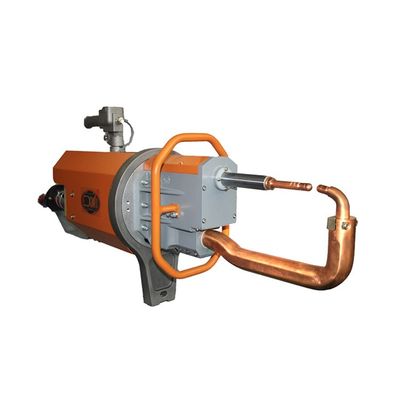

Armas de electrodos múltiples
Dispositivo de suspensión
Máquina portátil de soldadura por puntos con balanceador de resorte y bloque deslizante ligero adecuado, puede ser en X, Y, Z espacio tridimensional para arriba, abajo, izquierda, derecha, delante,la espalda y cualquier dirección de movimiento y rotación, la operación es muy ligera y flexible, para lograr todas las posiciones y todas las direcciones de operación de soldadura.y el ángulo de rotación se puede seleccionar arbitrariamente.
Balanceador de resorte
El balanceador de resorte (en lo sucesivo denominado balanceador) es un tipo de herramienta auxiliar especialmente utilizada con herramientas de operación manual colgantes, especialmente adecuada para el funcionamiento de la línea de producción,o una variedad de herramientas de la estación son pesadas, carga de trabajo pesada, largas ocasiones de operación.
Aplicación del producto
