Datos del producto:
|
| Product name: | Stainless Steel Spot Welder Machine | Application: | Sheet Metal Welding |
|---|---|---|---|
| Function: | Resistance Spot Welding | Machine type: | Pedal Welding Machine |
| Feature: | Projection Spot Welding | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificación: | CE |
| Resaltar: | Soldadora de aluminio industrial del inversor,Soldador de aluminio del punto del inversor,máquina de la soldadura por puntos 380v |
||

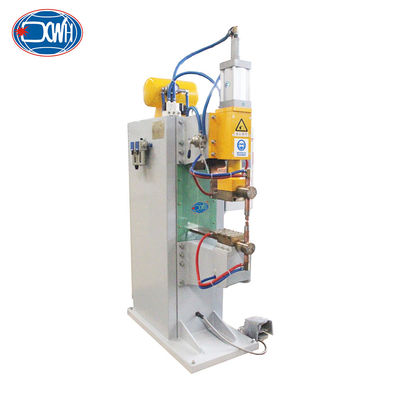

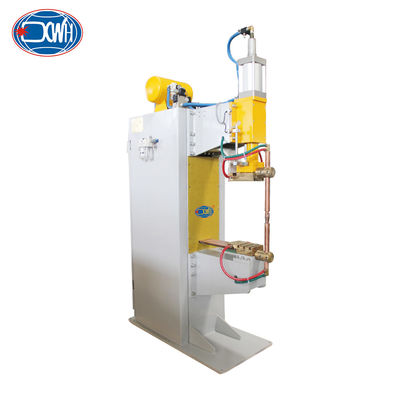

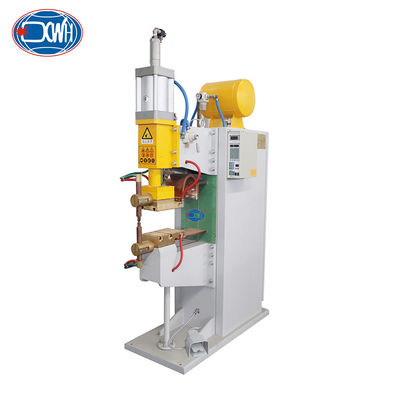

Máquina de soldadura con inversor de aluminio industrial de trabajo pesado
Descripción del producto
Las máquinas de soldadura puntual de proyección de punto fijo de la serie DTN se utilizan principalmente para la soldadura puntual de acero con bajo contenido de carbono, acero inoxidable y algunos metales no ferrosos.Soldadura por proyección entre tuercas o pernos y placasY la soldadura entre la malla de alambre y la placa.
Parámetros técnicos
| Artículo/modelo | DN-40, también denominado DN-40. | DN-63 | D (T) N-80 | D(T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Potencia nominal en el 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potencia primaria nominal | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundaria | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frecuencia nominal | HZ | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento |
| Corriente de cortocircuito máxima | Los demás: | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potencia de soldadura | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Cuello | En el caso de los | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce en los electrodos | No | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Tiempo de trabajo | En el caso de los | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de agua de refrigeración 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Los electrodos del mismo tipo | En el caso de los | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Las armas | En el caso de los | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de sujeción de proyección | En el caso de los | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidad de soldadura Acero de tipo A3 | En el caso de los | 2.5 más 2.5 | 3 + 3 | 4 + 4 | 4.5 más 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Ventajas
1El cuerpo de la máquina de soldadura de punto estacionaria está fundido por la placa de acero espesa, y el cuerpo es estable.
2Los electrodos superior e inferior están hechos de materiales altamente conductores con presión auxiliar, que tiene un buen efecto de soldadura y una alta eficiencia.El sistema de refrigeración por agua interna puede reducir la temperatura de soldadura.
3La soldadora spot puede almacenar hasta 15 grupos de modos de soldadura, que pueden satisfacer los requisitos de diferentes piezas de trabajo.
4La serie D (T) N de soldadoras de punto fijo puede soldar placas, tuercas, barras de acero, alambre de metal, etc.
Estructura del producto
Ambiente y condiciones de trabajo: Agua de refrigeración
1La máquina de soldadura utilizará agua de refrigeración circulante, cuya calidad deberá cumplir las normas de agua industrial y cuyo caudal deberá cumplir las prescripciones.
2La temperatura de entrada del agua de refrigeración deberá situarse entre 5 y 30 °C; la presión de entrada deberá situarse entre 0,15 y 0,3 MPa.
Imágenes

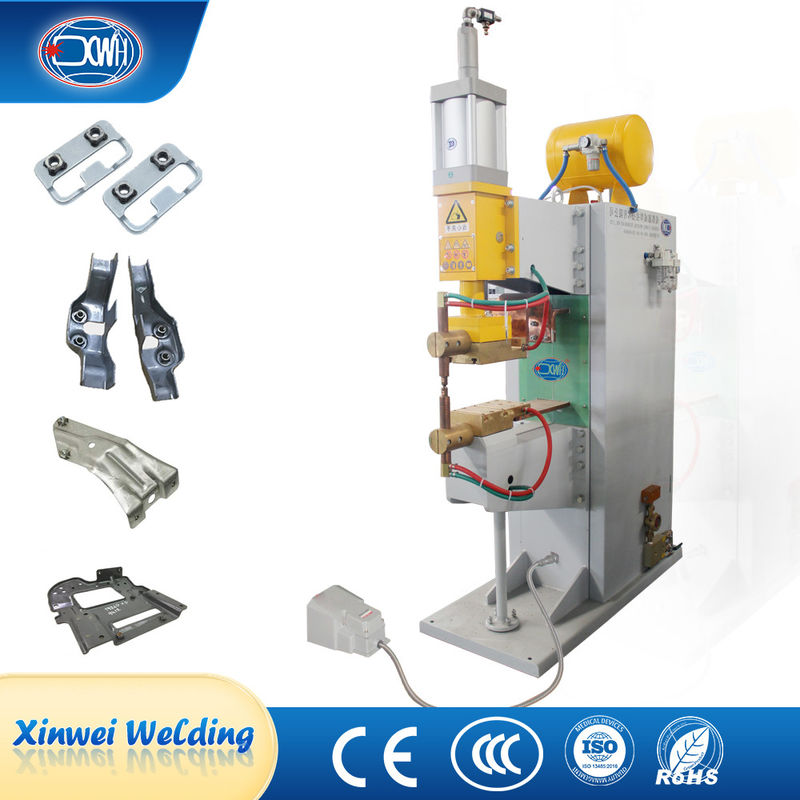

Aplicación
