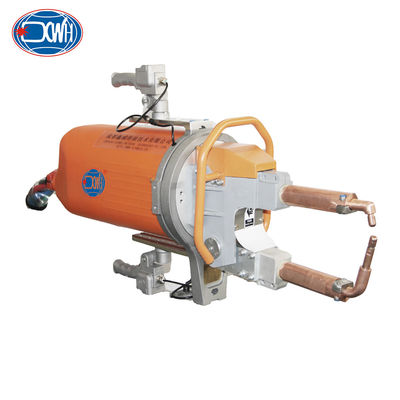

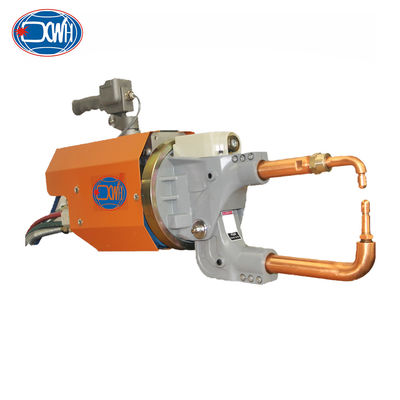

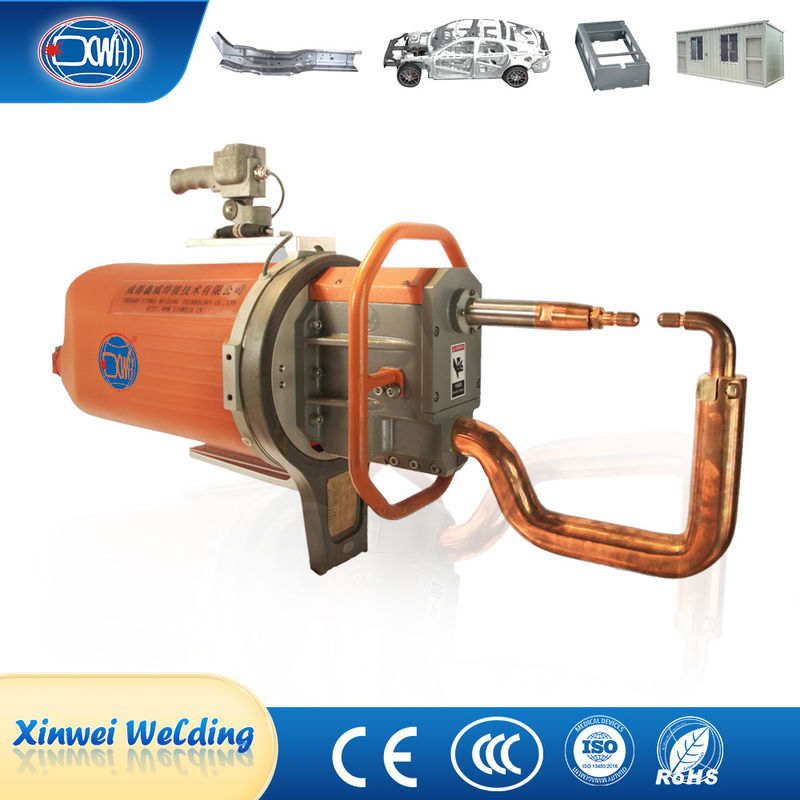

Datos del producto:
|
| Product Name: | Portable Welding Gun | Function: | Resistance Spot Welding Machine |
|---|---|---|---|
| Machine type: | Handheld Welder | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificación: | Certification |
| Resaltar: | Máquina portátil de acero de la soldadura por puntos,Máquina de la soldadura por puntos del PDA de la resistencia,Soldadores de punto portátiles de aluminio |
||
Descripción del producto
La máquina de soldadura por puntos portátil adopta un diseño modular, integrando transformadores de soldadura, cilindros, válvulas solenoides, distribuidores de agua y gas, anillos giratorios y varillas de suspensión,sistemas de balanceEl circuito eléctrico principal adopta una entrada AC de tres fases de 380 V/50 Hz.que pasa a través del silicio controlable en el controlador y luego al transformadorDespués de ser reducido en voltaje por el transformador, la salida secundaria es de baja tensión (4.75-10V) y una gran corriente (12-20KA) entre los electrodos.El controlador ajusta el ángulo de conducción del silicio controlable para ajustar la corriente de salida del transformador para cumplir con los requisitos de las especificaciones de soldadura.
| Artículo/modelos | Unidad | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potencia a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corriente máxima de cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensión de descarga secundaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Válvula a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distancia entre los brazos | En el caso de los | 120 a 280 años | Entre 100 y 300 | 120 a 128 años | Entre 100 y 300 | 120 a 280 años | Entre 100 y 300 |
| Max.fuerza en los electrodos | No | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max. movimiento | En el caso de los | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 |
| Duración máxima del brazo | En el caso de los | 500 | 500 | 600 | 500 | 600 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flujo de agua de refrigeración | En el caso de los vehículos de motor | 8 | 8 | 8 | 8 | 8 | 8 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1) Las salpicaduras en el proceso de soldadura se reducen en gran medida, mejorando la calidad de la soldadura y purificando el entorno de soldadura.
2) Diseño modular integrado, el sistema de control de soldadura tiene un rendimiento estable, una alta confiabilidad y una baja tasa de fallas de soldadura.
3) El transformador adopta el tipo de frecuencia media, que cumple con los estándares internacionales.Equipado con función de protección contra el sobrecalentamiento, alta eficiencia, baja pérdida magnética, alta potencia de salida y alta tasa de utilización de la red.
4) Adopción de una válvula proporcional para controlar la presión del cilindro de sujeción de soldadura, asegurando un control preciso.
5) Ampliamente utilizado en la soldadura de placa de alta resistencia, aluminio, metal galvanizado y otros materiales metálicos.
Aplicación:
La máquina portátil de soldadura por puntos se utiliza ampliamente en la fabricación de automóviles, mantenimiento, electrodomésticos, puertas y ventanas, agricultura,Construcción de acero y otras industrias metalúrgicas.
Estructuras generales
Armas de electrodos múltiples
Uso e instalación
Imágenes
