Datos del producto:
|
| Product name: | Projection Welding Machine | Application: | Welding Fuel Tank |
|---|---|---|---|
| Welding type: | Resistance AC Welding | Machine type: | Manual Spot Welding Machine |
| Feature: | Stationary Welding Machine | Advantage: | Welding Firmly |
| Welding material: | Steel Copper Aluminum | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificación: | CE |
| Resaltar: | Reparación de la carrocería Saldador de puntos,Máquina de soldadura con dentadura de automóviles,tirador de la abolladura de la carga del puerto |
||

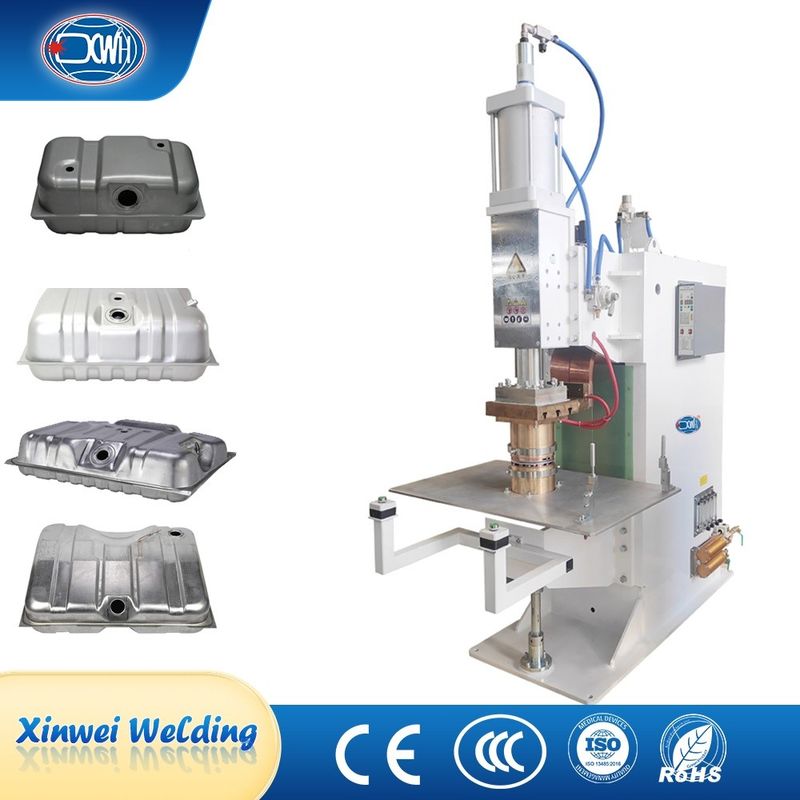

Equipo de soldadura industrial Máquina de soldadura de soldadores multipunto para tanques de combustible de automóviles
Introducción del producto
La máquina de soldadura multi-cabeza está trabajando en la fuente de alimentación AC de 380V / 50Hz de tres fases.para controlar el calor de soldaduraLa máquina de soldadura se utiliza ampliamente en automóviles, electrodomésticos, instrumentación electrónica,industria aeroespacial y de otros procesos de soldadura por proyección.
Parámetros técnicos
| Artículo/modelo | DN-40, también denominado DN-40. | DN-63 | D (T) N-80 | D(T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Potencia nominal en el 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potencia primaria nominal | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundaria | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frecuencia nominal | HZ | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento |
| Corriente de cortocircuito máxima | Los demás: | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potencia de soldadura | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Cuello | En el caso de los | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce en los electrodos | No | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Tiempo de trabajo | En el caso de los | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de agua de refrigeración 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Los electrodos del mismo tipo | En el caso de los | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Las armas | En el caso de los | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de sujeción de proyección | En el caso de los | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidad de soldadura acero A3 | En el caso de los | 2.5 más 2.5 | 3 + 3 | 4 + 4 | 4.5 más 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Ventajas
1. estructura de la máquina estable hacia arriba y hacia abajo de los electrodos aplican el modo de presión con carrera de asistencia.
2El transformador de la máquina de soldadura adopta la máquina de soldadura de resistencia especial, la rebanada de acero de silicio está caracterizada por un alto magnetismo: el interior se enfría con agua por fuerza;mayor potencia y alta relación de trabajo.
3. Controlado por microordenador y puede guardar como máximo 16 juegos de ajustes de soldadura, lo que es bastante conveniente para diferentes tipos de láminas de soldadura.
4. Ampliamente utilizado en la industria aeroespacial, automotriz y fabricación de piezas de automóviles, nueva energía y batería de potencia y otras áreas especiales de requisitos de soldadura de alta calidad.
Pasos de funcionamiento
Paso 1: Colocar el anillo de colisión en el anillo inferior del electrodo y de posicionamiento.
Paso 2: Colocar la cáscara superior en el electrodo inferior y el anillo de posicionamiento.
Paso 3: Presione el botón de arranque manual o el interruptor del pie, el electrodo superior caerá libremente, se completará la soldadura automática y el electrodo superior se elevará automáticamente.
Paso 4: Retire la pieza de trabajo.

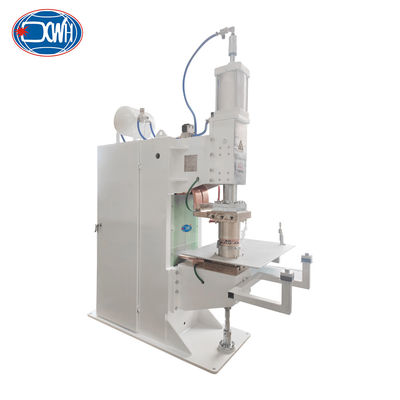

Estructura principal
Imágenes de referencia
Aplicación
