Datos del producto:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Resaltar: | Soldador de puntos de resistencia a la descarga,Soldador de puntos de resistencia del cuerpo al pulso,Máquina de soldadura por puntos portátil personalizada |
||
Descripción del producto

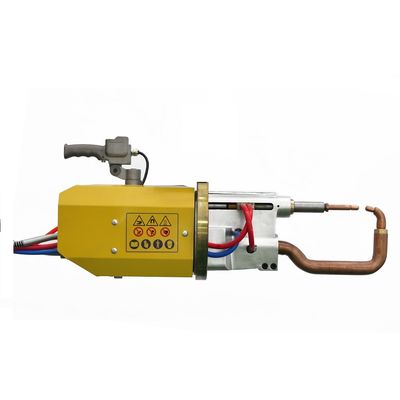

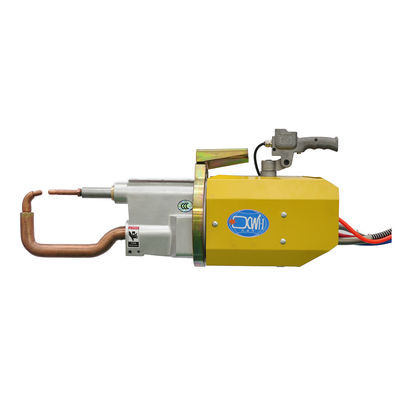

Las máquinas de soldadura por puntos portátiles utilizan el método de soldadura por resistencia en el que las piezas de soldadura se ensamblan en juntas y se presionan entre dos electrodos columnares.y el metal base se derrite por calor de resistencia para formar juntas de soldadura.
| Artículo/modelos | Unidad | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potencia en el 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corriente máxima de cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tensión de descarga secundaria | V. | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Válvula a 50 Hz/60 Hz | V. | 380 | 380 | 380 | 380 | 380 | 380 |
| Distancia entre los brazos | En el caso de los | 168-288 | 100 | 168-328 | 100 | 168 a 428 | 100 |
| Max.fuerza en los electrodos | No | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max.tirada del cilindro | En el caso de los | 70 | 50 | 100 | 50 | 100 | 50 |
| Duración máxima del brazo | En el caso de los | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.2 a 0.3 | 0.2 a 0.3 | 0.2 a 0.3 | 0.2 a 0.3 | 0.2 a 0.3 | 0.2 a 0.3 |
| Flujo de agua de refrigeración | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1. peso ligero, fácil de operar y ahorrar electricidad
2- Estructura compacta y fácil mantenimiento
3La plataforma giratoria está equipada con rodamientos y gira 360°
4. pinzas de soldadura personalizadas, el brazo de soldadura más largo es 1300mm y el más corto es 220mm
5. Menos piezas de desgaste y rendimiento de alto costo
Principio de trabajo
La pieza de trabajo está presurizada y energizada entre los electrodos superior e inferior, y tiene soldadura de resistencia.
Cuando la resistencia de la pieza de soldadura es R (Ω), la corriente de soldadura es I (A) y la potencia en tiempo es t (sec), según la fórmula:la corriente I que el material metálico con un cierto valor de resistencia R pasa dentro de un cierto tiempo t se calienta debido a la resistencia, y el calor generado es Q. La corriente de resistencia del metal se utiliza para calentar el metal fundido, y luego el metal se enfría, cristaliza y se conecta bajo presión.Esto se llama soldadura de resistencia..
El brazo de soldadura puede ser personalizado
Resumen de la estructura del producto
Esta serie de máquina de soldadura es una máquina de soldadura de punto móvil portátil, equipada con un dispositivo giratorio móvil de tres grados de libertad, que se suspende en la armadura a través de un balanceador de resorte
La máquina de soldadura puede moverse longitudinal y transversalmente a través de los rieles deslizantes longitudinales y transversales, y el movimiento vertical se lleva a cabo a través del balanceador de resorte.Anillo giratorio y rodamiento del brazo se dan cuenta de que la máquina de soldadura gira alrededor de la línea horizontal en direcciones longitudinales y transversalesLa máquina de soldadura gira en línea vertical con la ayuda de una cuerda de alambre.
