Datos del producto:
|
| Product Name: | Portable Hand Welding Machine | Function: | Hand Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Automobile |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificación: | Certification |
| Resaltar: | Soldadores de punto portátiles automotrices,Soldadores de punto portátiles de la resistencia,Máquina industrial de la soldadura por puntos 100KVA |
||
Descripción del producto

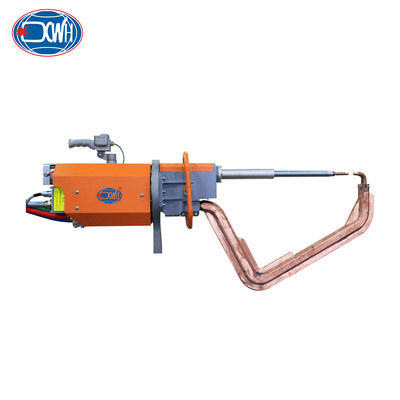

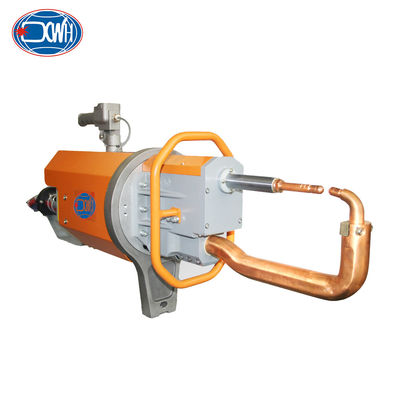

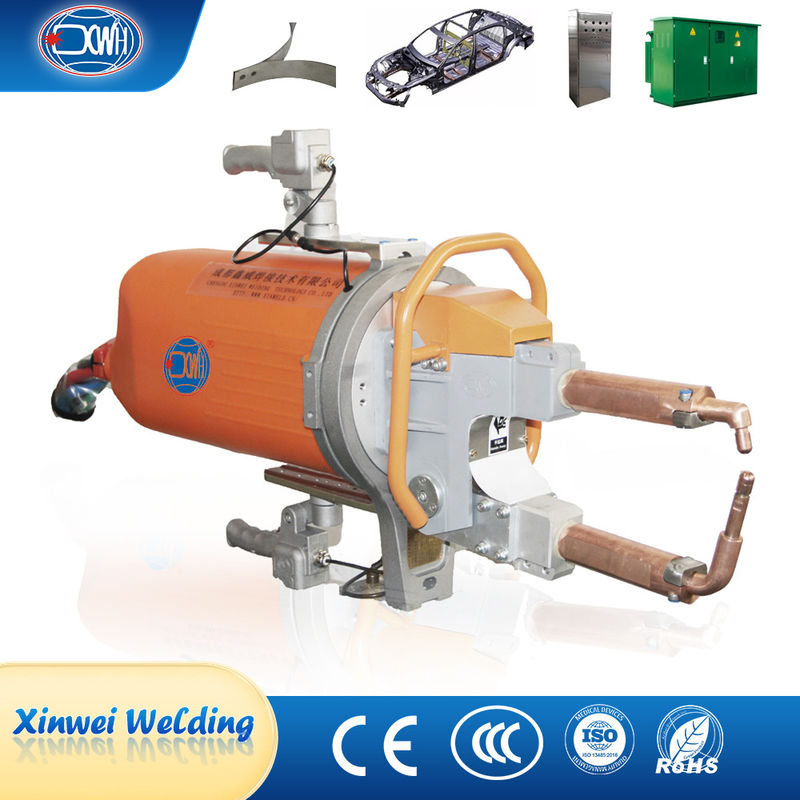

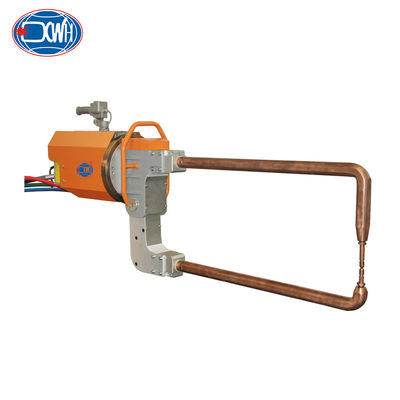

La máquina portátil de soldadura por puntos consiste principalmente en: transformador de soldadura, controlador de soldadura, pinzas de soldadura, distribuidor de agua, varilla de suspensión, sistema de equilibrio, suspensión, enfriador, etc.
| Artículo/modelos | Unidad | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potencia a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corriente máxima de cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensión de descarga secundaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Válvula a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distancia entre los brazos | En el caso de los | 120 a 280 años | Entre 100 y 300 | 120 a 128 años | Entre 100 y 300 | 120 a 280 años | Entre 100 y 300 |
| Max.fuerza en los electrodos | No | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max. movimiento | En el caso de los | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 |
| Duración máxima del brazo | En el caso de los | 500 | 500 | 600 | 500 | 600 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flujo de agua de refrigeración | En el caso de los vehículos de motor | 8 | 8 | 8 | 8 | 8 | 8 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1) Las salpicaduras en el proceso de soldadura se reducen en gran medida, mejorando la calidad de la soldadura y purificando el entorno de soldadura.
2) Diseño modular integrado, el sistema de control de soldadura tiene un rendimiento estable, una alta confiabilidad y una baja tasa de fallas de soldadura.
3) El transformador adopta el tipo de frecuencia media, que cumple con los estándares internacionales.Equipado con función de protección contra el sobrecalentamiento, alta eficiencia, baja pérdida magnética, alta potencia de salida y alta tasa de utilización de la red.
4) Adopción de una válvula proporcional para controlar la presión del cilindro de sujeción de soldadura, asegurando un control preciso.
5) Ampliamente utilizado en la soldadura de placa de alta resistencia, aluminio, metal galvanizado y otros materiales metálicos.
Aplicación:
La máquina portátil de soldadura por puntos se utiliza ampliamente en la fabricación de automóviles, mantenimiento, electrodomésticos, puertas y ventanas, agricultura,Construcción de acero y otras industrias metalúrgicas.
Principio de soldadura de la soldadura de resistencia eléctrica
Cuando se presionan dos electrodos en la pieza de trabajo, las dos capas metálicas forman una resistencia del soldador en el punto de contacto bajo la presión de los dos electrodos.Cuando la corriente de soldadura fluye de un electrodo al otro electrodo, los dos puntos de resistencia de contacto forman fusión térmica instantánea, y la corriente de soldadura fluye desde el otro electrodo a las dos piezas de trabajo, formando un circuito instantáneamente,que no dañe los dos electrodos.
Estructuras generales
Armas de electrodos múltiples
Uso e instalación
Imágenes
