Datos del producto:
|
| Product name: | Projection Spot Welding Machine | Application: | Welding Galvanized Sheet |
|---|---|---|---|
| Function: | Projection Welding | Machine type: | Projection Welding Machine |
| Keyword: | AC Welding Machine | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificación: | CE |
| Resaltar: | Máquina de soldadura de hojas galvanizadas,Máquina de soldadura por proyección de hojas,Máquina de soldadura por proyección de hojas de resistencia |
||

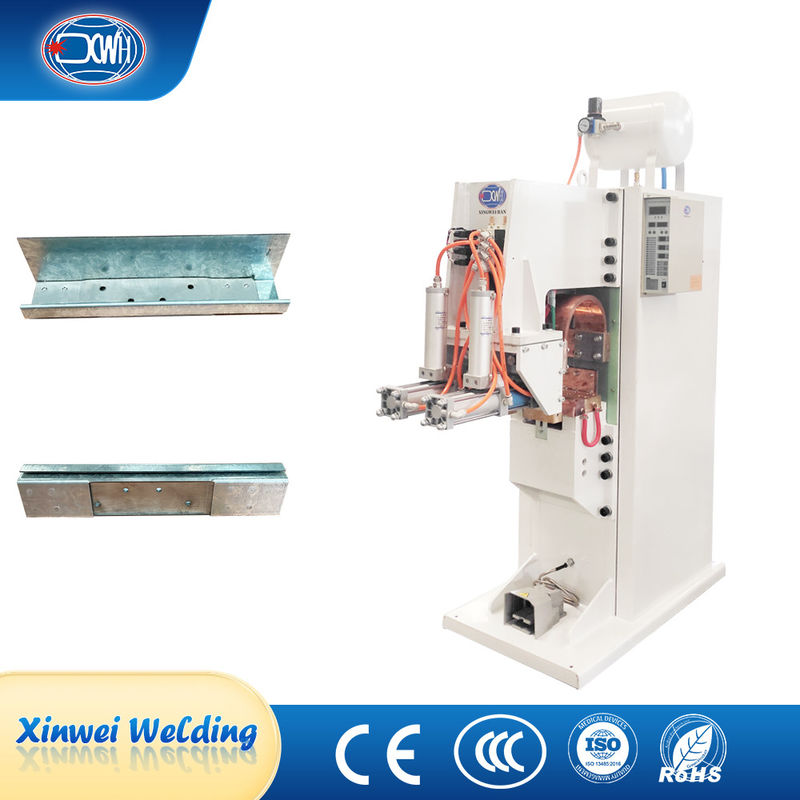

Máquina de soldadura de hojas galvanizadas de proyección estacionaria de resistencia
Descripción del producto
La máquina de soldadura por proyección de hojas de metal está compuesta por componentes tales como un marco, una hoja conductora, un mecanismo móvil de la cabeza de soldadura, componentes de electrodos, un transformador de soldadura (frecuencia de potencia),controlador de máquinas de soldadura, sistema de circuito de aire, sistema de agua de refrigeración, etc.
Parámetros técnicos
| Artículo/modelo | DN-40, también denominado DN-40. | DN-63 | D (T) N-80 | D(T) N-100 | D (T) N-125 | D (T) N-160 | D(T) N-200 | |
| Potencia nominal en el 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potencia primaria nominal | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltagem secundaria | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frecuencia nominal | HZ | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento | 50 por ciento |
| Corriente de cortocircuito máxima | Los demás: | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Max. potencia de soldadura | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Cuello | En el caso de los | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce en los electrodos | No | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Tiempo de trabajo | En el caso de los | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo de agua de refrigeración 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Los electrodos del mismo tipo | En el caso de los | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Las armas | En el caso de los | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Placa de sujeción de proyección | En el caso de los | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacidad de soldadura Acero de tipo A3 | En el caso de los | 2.5 más 2.5 | 3 + 3 | 4 + 4 | 4.5 más 4.5 | 5 + 5 | 5 + 5 | 6 + 6 |
Ventajas
1El cuerpo está diseñado para resistir golpes, resistencia sísmica y alta rigidez, y está finamente mecanizado para satisfacer la instalación y la resistencia a la carga de cada componente.Se han soldado múltiples costillas de refuerzo dentro del marco para garantizar la rigidez del equipo y la deformación mínima durante el proceso de soldadura, garantizando la estabilidad de la soldadura y la seguridad del uso manual.
2El electrodo superior está presurizado por un cilindro de presión de gas-líquido, lo que hace que el ajuste de presión sea conveniente y preciso.
3El depósito de aire reservado de reserva para máquinas de soldadura es beneficioso para reducir la fluctuación de la presión de soldadura y garantizar la estabilidad de la fuerza de soldadura.
4El electrodo superior se mueve horizontalmente hacia adelante y hacia atrás, y la carrera de soldadura y la carrera de operación de la pieza de trabajo son independientes, mientras que el electrodo inferior está fijo; Fácil de operar.
Estructura del producto

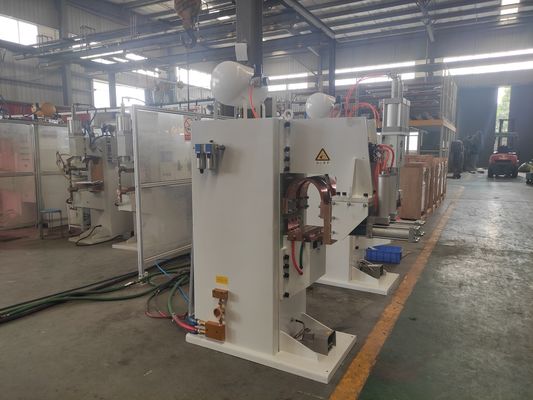

Imágenes
Aplicación
