Datos del producto:
|
| Product Name: | best portable welding machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Resistance Welding Machine | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Resaltar: | Soldadora la monofásico de la resistencia,Soldadora la monofásico 0.5MPA,Gire el pequeño soldador portátil 360 |
||
Descripción del producto
La máquina de soldadura por puntos portátil utiliza el calor de resistencia generado por la corriente que fluye a través de la soldadura como fuente de calor para la soldadura bajo presión.Utilizado principalmente para soldadura puntual de piezas de acero con bajo contenido de carbono de estructuras de placas finas.
Las máquinas de soldadura por puntos portátiles generalmente están suspendidas en el aire y conectadas a las pinzas de soldadura a través de cables flexibles.Las pinzas de soldadura de la máquina portátil de soldadura puntual tienen varias formas estructurales para elegir, por lo que la máquina de soldadura por puntos portátil tiene una gran adaptabilidad para piezas de trabajo grandes que son inconvenientes de mover, piezas de trabajo con formas complejas,o piezas de trabajo que deben estar pegadas a la fijación para la soldadura puntualEn la soldadura por puntos de carrocería de automóviles, el proceso de soldadura por puntos para grandes cajas de chapa metálica tiene una amplia gama de aplicaciones y es un equipo de soldadura indispensable.
| Artículo/modelos | Unidad | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potencia en el 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corriente máxima de cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tensión de descarga secundaria | V. | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| Válvula a 50 Hz/60 Hz | V. | 380 | 380 | 380 | 380 | 380 | 380 |
| Distancia entre los brazos | En el caso de los | 168-288 | 100 | 168-328 | 100 | 168 a 428 | 100 |
| Max.fuerza en los electrodos | No | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max.tirada del cilindro | En el caso de los | 70 | 50 | 100 | 50 | 100 | 50 |
| Duración máxima del brazo | En el caso de los | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.2 a 0.3 | 0.2 a 0.3 | 0.2 a 0.3 | 0.2 a 0.3 | 0.2 a 0.3 | 0.2 a 0.3 |
| Flujo de agua de refrigeración | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1. peso ligero, fácil de operar y ahorrar electricidad
2- Estructura compacta y fácil mantenimiento
3La plataforma giratoria está equipada con rodamientos y gira 360°
4. pinzas de soldadura personalizadas, el brazo de soldadura más largo es 1300mm y el más corto es 220mm
5. Menos piezas de desgaste y rendimiento de alto costo
Principio de trabajo
La pieza de trabajo está presurizada y energizada entre los electrodos superior e inferior, y tiene soldadura de resistencia.
Cuando la resistencia de la pieza de soldadura es R (Ω), la corriente de soldadura es I (A) y la potencia en tiempo es t (sec), según la fórmula:la corriente I que el material metálico con un cierto valor de resistencia R pasa dentro de un cierto tiempo t se calienta debido a la resistencia, y el calor generado es Q. La corriente de resistencia del metal se utiliza para calentar el metal fundido, y luego el metal se enfría, cristaliza y se conecta bajo presión.Esto se llama soldadura de resistencia..
El brazo de soldadura puede ser personalizado
Resumen de la estructura del producto
Esta serie de máquinas de soldadura se compone principalmente de transformador de soldadura, sistema de circuito de gas (presurización), circuito de agua (refrigeración), pinzas de soldadura,controlador de soldadura por resistencia y mecanismo de movimientoSegún la forma de la pieza a soldar y las condiciones de funcionamiento de la máquina de soldadura, las pinzas de soldadura tienen una variedad de formas estructurales.

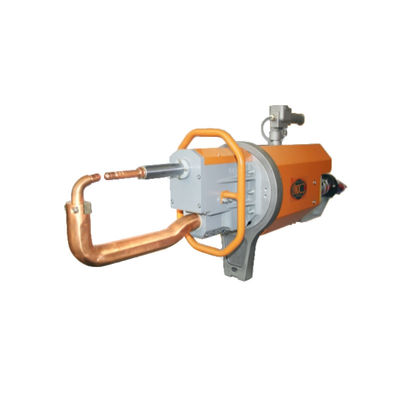

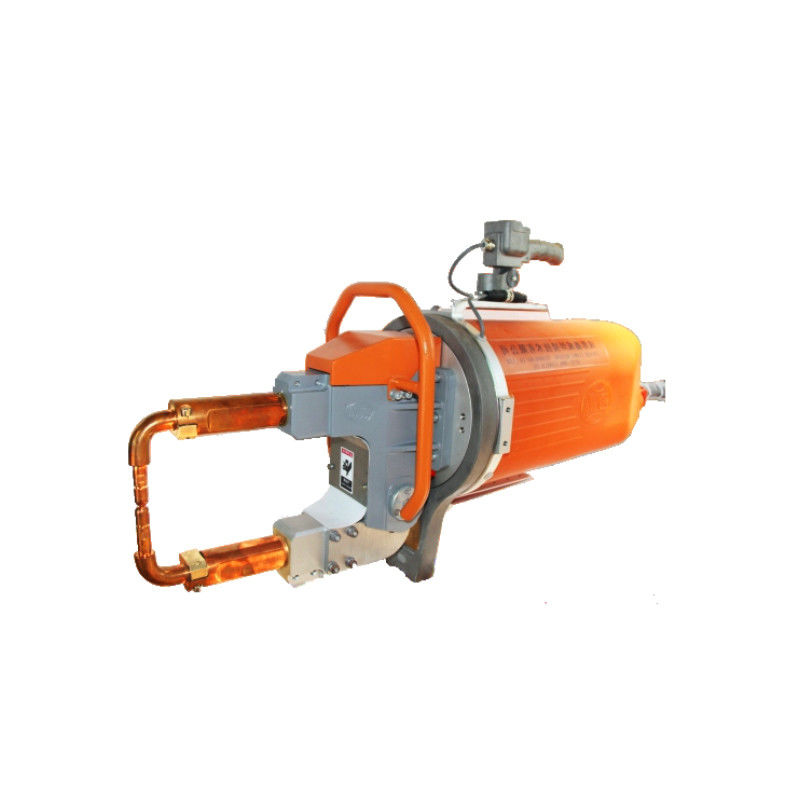

La máquina de soldadura de tipo X es adecuada para la soldadura en plano horizontal o cerca del plano horizontal, y la máquina de soldadura de tipo C es adecuada para la soldadura en plano vertical o cerca del plano vertical.La forma de las pinzas de soldadura se puede diseñar de acuerdo con los requisitos del usuario.
Uso e instalación
Aplicación del producto
