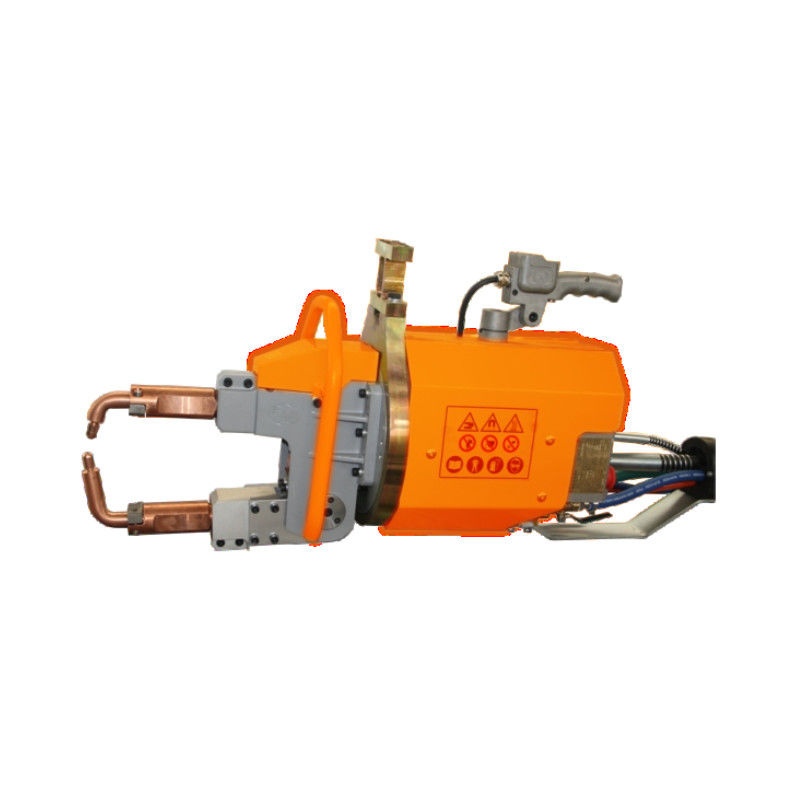

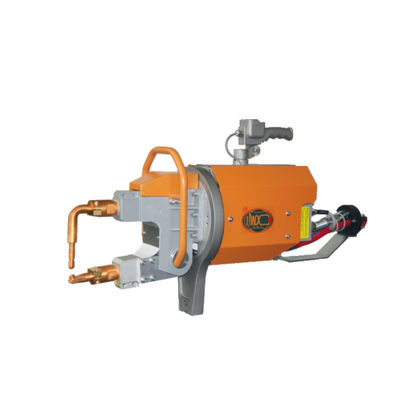

Datos del producto:
|
| Product Name: | portable spot welding machine | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Mobile Spot Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| Resaltar: | Máquina de la soldadura al acero del punto de la resistencia,Máquina de la soldadura al acero del CE,máquina portátil de la soldadura por puntos 300kva |
||
Descripción del producto
La máquina de soldadura de proyección de punto de inversor de frecuencia media es un conjunto de equipos de soldadura avanzados.Las ventajas de las máquinas portátiles de soldadura puntual utilizadas en la industria automotriz son aún más evidentesSu rendimiento superior se debe al aumento de la frecuencia de su transformador de soldadura de 50/60 Hz a 1000 Hz, lo que reduce en gran medida el peso del material del núcleo de hierro.el diodo rectificador en el circuito secundario del transformador convierte la energía eléctrica en energía de CC para soldaduraEsto puede mejorar en gran medida el valor del coeficiente de inductancia del circuito secundario, que es un factor importante que conduce a la pérdida de energía y casi puede ser ignorado en los circuitos de soldadura de CC.reducción de los costes de producción.
| Artículo/modelos | Unidad | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potencia a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corriente máxima de cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensión de descarga secundaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| Válvula a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distancia entre los brazos | En el caso de los | 120 a 280 años | Entre 100 y 300 | 120 a 128 años | Entre 100 y 300 | 120 a 280 años | Entre 100 y 300 |
| Max.fuerza en los electrodos | No | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Tiempo de trabajo | En el caso de los | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 | Entre 15 y 45 | Entre 15 y 25 |
| Max. movimiento | En el caso de los | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 | Entre 50 y 120 | 60/100/140 |
| Duración máxima del brazo | En el caso de los | 500 | 500 | 600 | 500 | 600 | 500 |
| Suministro de aire comprimido | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| espesor máximo de chapa de acero suave con brazo de longitud mínima | En el caso de los | 3 + 3 | 3 + 3 | 4 + 4 | 4 + 4 | 5 + 5 | 5 + 5 |
| Con brazos de 500 mm | En el caso de los | 2 + 2 | 2 + 2 | 3 + 3 | 3 + 3 | 3 + 3 | 3 + 3 |
| Con brazos de longitud máxima | En el caso de los | 1.2 más 1.2 | 1.2 más 1.2 | 2 + 2 | 1.8 más 1.8 | 2.0 más 2.0 | 2.0 más 2.0 |
| Máximo de alambre transversal | En el caso de los | 14 + 14 | 14 + 14 | 16 + 16 | 16 + 16 | 20 + 20 | 20 + 20 |
| Caída de la presión del agua de enfriamiento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flujo de agua de refrigeración | En el caso de los vehículos de motor | 8 | 8 | 8 | 8 | 8 | 8 |
* La distancia, el ángulo y la longitud del brazo de soldadura pueden hacerse según las peticiones de los clientes.
Características:
1Ingreso de energía trifásico, alta frecuencia de funcionamiento, baja pérdida de transformador y efecto de ahorro de energía significativo.
2El transformador puede ser de hasta 300kva, la marca del tubo secundario del transformador es ABB.
3Control de corriente más preciso y rápido: análisis de parámetros cada vez más precisos en comparación con los sistemas de baja frecuencia.
4Proceso más confiable: la soldadura de CC es mejor para la mayoría de los metales que aplican soldadura de resistencia.
5. Equilibrar la carga del equipo de suministro de energía: La máquina de soldadura de proyección de punto de inversor de frecuencia intermedia utiliza una fuente de alimentación de tres fases y puede almacenar energía.
6La interferencia puede reducirse en el circuito secundario con un área de apertura grande: la corriente de soldadura es CC, y cuando hay material inductivo/magnético en el enrollamiento secundario,No afectará la soldadura..
Aplicación:
La máquina portátil de soldadura por puntos se utiliza ampliamente en automóviles, motocicletas, aviación, componentes estructurales de chapa metálica, equipos médicos, maquinaria industrial ligera,electrodomésticos y otros camposY puede soldar chapa de acero al carbono, chapa de acero recubierta, chapa de acero inoxidable, chapa de aluminio.
Estructuras generales
Armas de electrodos múltiples
Uso e instalación
Aplicación del producto
